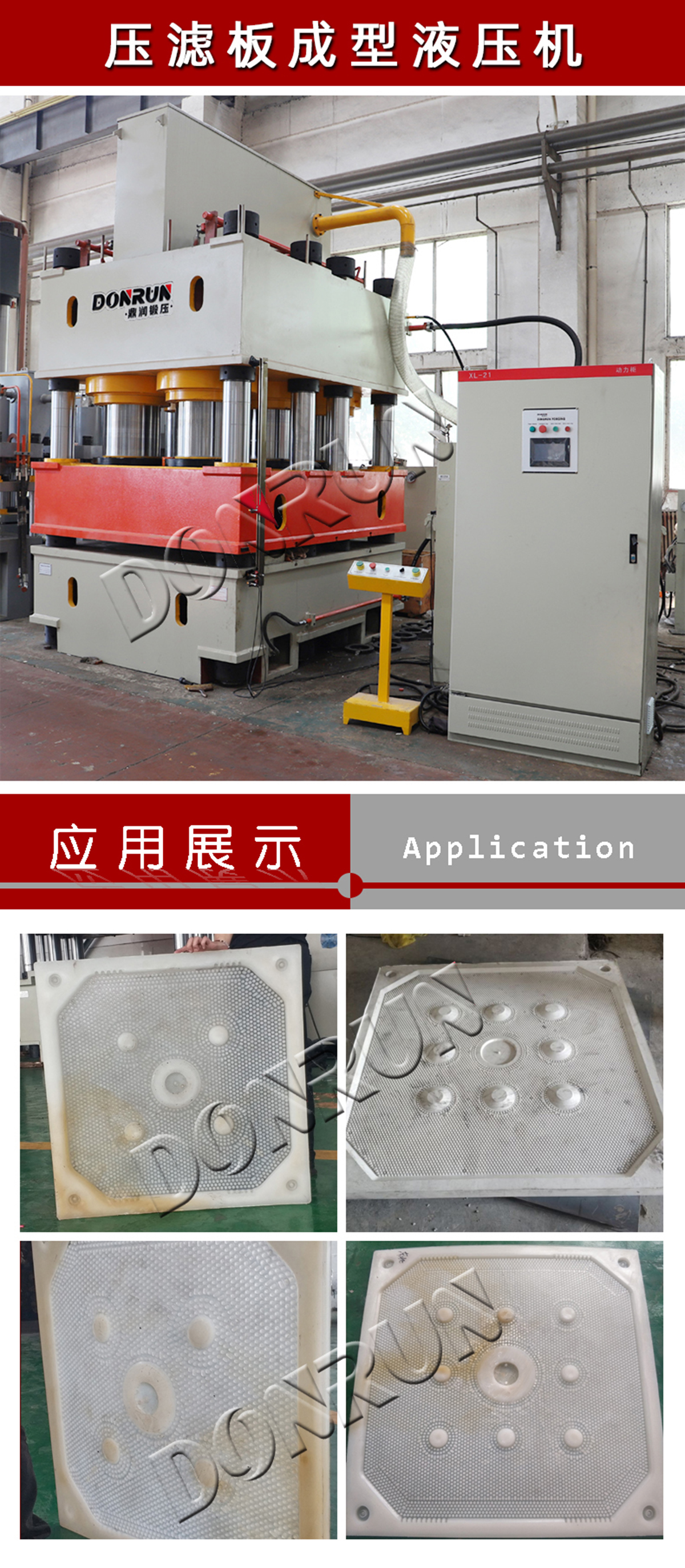

滤芯板液压机

1000吨压滤板液压机为立式架构，钢性好，由机身、主缸、行程限位设备利用管路及控制电器系统连在一起构成一个整体，整机部位详细介绍如下：

1、机身

复合材料滤芯板液压机机身上横梁，活动横梁及下横梁用四根立柱连在一起，利用螺母固紧而构成一个封闭式的钢性框架结构承担运行时的作用力。动梁和主缸活塞杆相连接，以立柱为倒向上下活动。动梁的滑动部位配有加油孔，按时加油，方便润滑活动部位。动梁下平面和下横梁上平面都有T型槽，供安装模具用。

2、行程限位设备

行程限位设备由导向板和行程开关构成。分别分成上限位开关，快速转慢速开关和下限位开关，共3个为一组。调控不同的开关部位，就可以更改活动横梁在上、下端的终止部位还有快速转慢速的转换部位。调完后，应将锁紧螺母拧紧。在定压成型中，下开关只可以做下端极限部位的控制（起保护功能），不可以作压制行程的控制；在定程成型中，开关由时间继电器控制，具有过压保护功能。
3、管路系统涉及油箱、泵、阀及管路等，是本机器的动力部位。

4、液压系统动作说明

复合材料滤芯板液压机液压系统由能量转换设备（泵、油缸）能量调控设备（阀）和能量传输设备（油箱、管路）等构成。利用电器系统的控制，驱使活动横梁活动，实现各类工艺动作循环往复
